El ASG-E es una máquina única de su tipo, capaz de mecanizar y atornillar perfiles de PVC con el refuerzo de metal ya insertado.

Posee un sistema CNC con ejes automáticos que consiste en un almacén de carga de perfiles, un módulo de fijación que puede acomodar hasta 3 atornilladores (1 estándar) y varias herramientas con movimiento independiente.

Trabajando con el refuerzo interno, el sistema le permite llevar a cabo los diversos procesos: atornillado del refuerzo, taladro de los agujeros para la fijación a la pared, agujeros de travesaños y triple agujero de manilla, de una manera extremadamente precisa.

Diseñado para garantizar la mejor operativa del mercado y reducir significativamente el consumo de energía, el ASG-E está equipado con varias soluciones de vanguardia como atornilladores silenciosos que, al poder trabajar de forma alternativa o simultánea, optimizan la actividad de acuerdo con la cantidad de tornillos para insertar y aceleran el tiempo de ciclo de una pieza, o el sistema recoge virutas que, al favorecer la eliminación de residuos, evita que se atasque, arruinando los perfiles evitando así que la máquina se detenga para la limpieza.

El ASG-E está equipado con un software moderno que gestiona de forma eficiente el sistema, lo que permite un control preciso de cada parámetro de atornillado, como la posición, la profundidad del tornillo, el torque y la velocidad de atornillado, y deja al operador solo la tarea de cargar y descargar el material (versión stand alone).

También es posible conectar el sistema en línea con cualquier centro de corte y mecanizado Graf Synergy, automatizando la carga de las barras a procesar (ISLA DE PRODUCCIÓN).

En la parte final hay un almacén con descarga automática de piezas terminadas que puede ser tanto delantero como trasero.

PROCESO DE MECANIZADO

• Notable velocidad em ciclos de atornillado de refuerzo: hasta 200 ventanas en 8 horas.
• Reducción de los costes de fabricación.
• Alta precisión en los agujeros de manilla y agujeros de transversales.
• Sustituye los centros de mecanizado tradicionales de piezas acabadas, reduciendo los espacios en las áreas de producción.
• Accesibilidad excepcional a las herramientas de mecanizado.

MÓDULO DE CARGA

• Almacén de carga con capacidad máx. de 10 barras.
• Dimensiones máximas del perfil a cargar en modo automático:
• Largo = 5000 mm;
• Ancho = 130 mm;
• Alto = 130 mm.
• Dimensiones mínimas del perfil a cargar en modo automático:
• Longitud = 350 mm;
• Ancho = 40 mm;
• Altura = 40 mm.
• Sistema de carga de barras mediante correas.
• Perfil movido mediante pinza, correa y motor “brushless”.

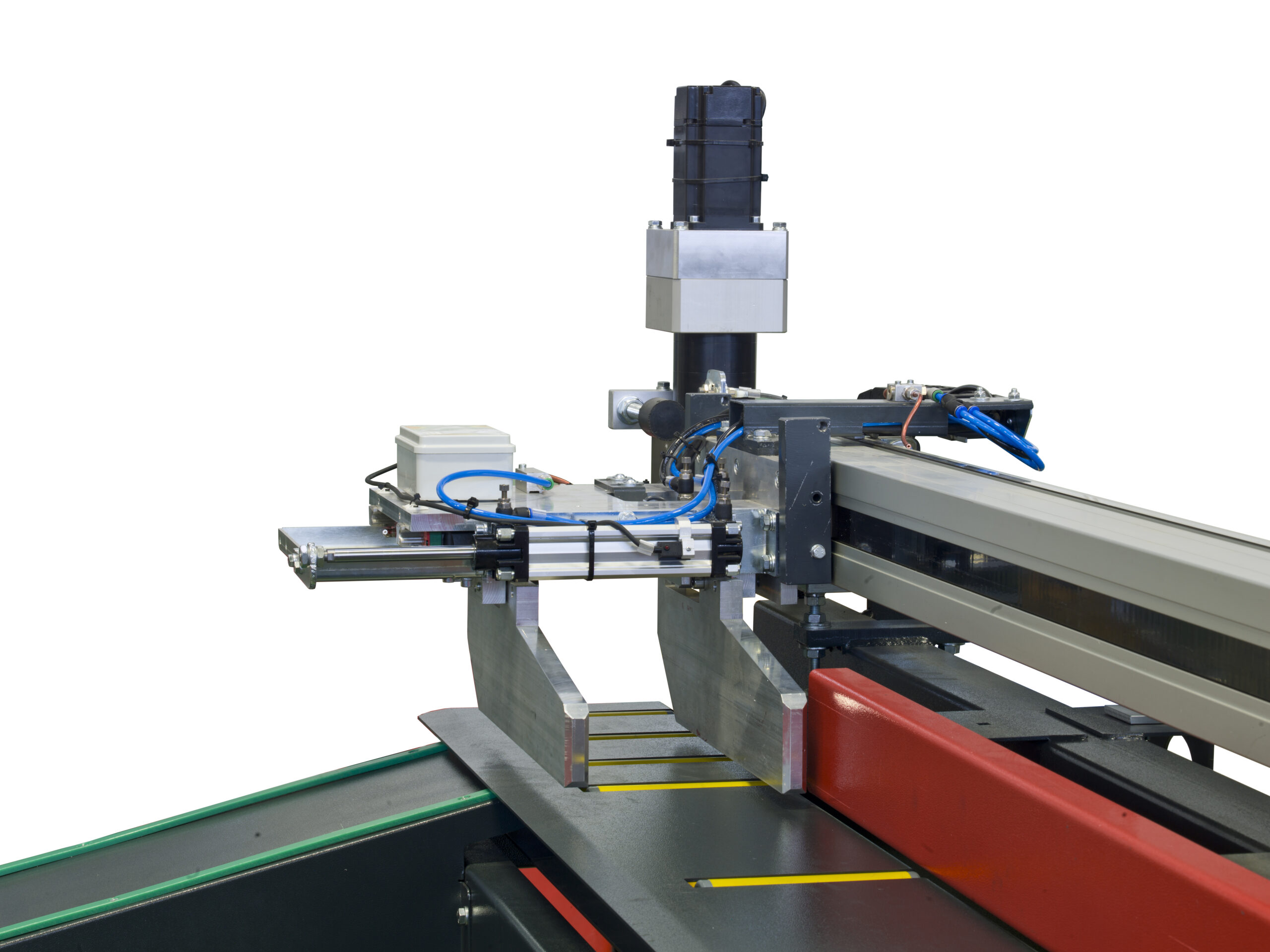

MÓDULO DE ATORNILLADO

Estructura: 1 atornillador vertical operado por motor brushless

Posicionamiento transversal del atornillador en el eje y

Mecanizados: Atornillado de refuerzos

MODULO DE MECANIZADO

Estructura:  Mandriles High Speed

Movimiento independiente en los ejes y y x

Mecanizados:

Agujeros para fijación a la pared

Agujeros del travesaño

Triple aguejero de manilla

CARACTERÍSTICAS

• Par de mordazas horizontales y verticales con capacidad de bloqueo (mín 40 mm – máx 130 mm).
• STANDARD: único atornillador de refuerzos.
• OPCIONAL: según atornillador de refuerzos con opcional de distancia desde el primer con eje controlado.

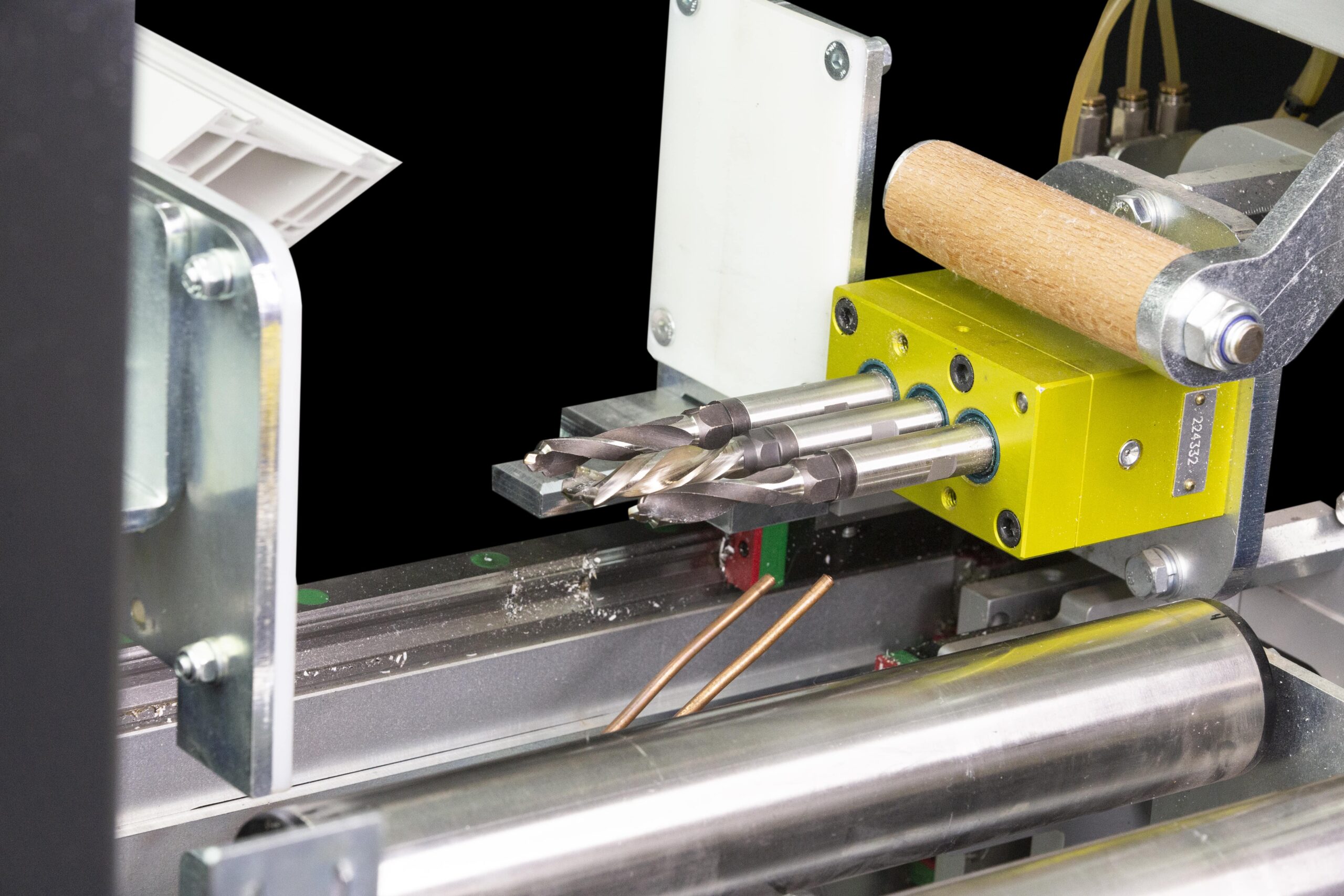

• Unidad para triple AGUJERO DE MANILLA.
• Unidad individual para agujero de fijación pared / agujero traversa.
• Unidad doble para agujero de fijación pared / agujero traversa.
